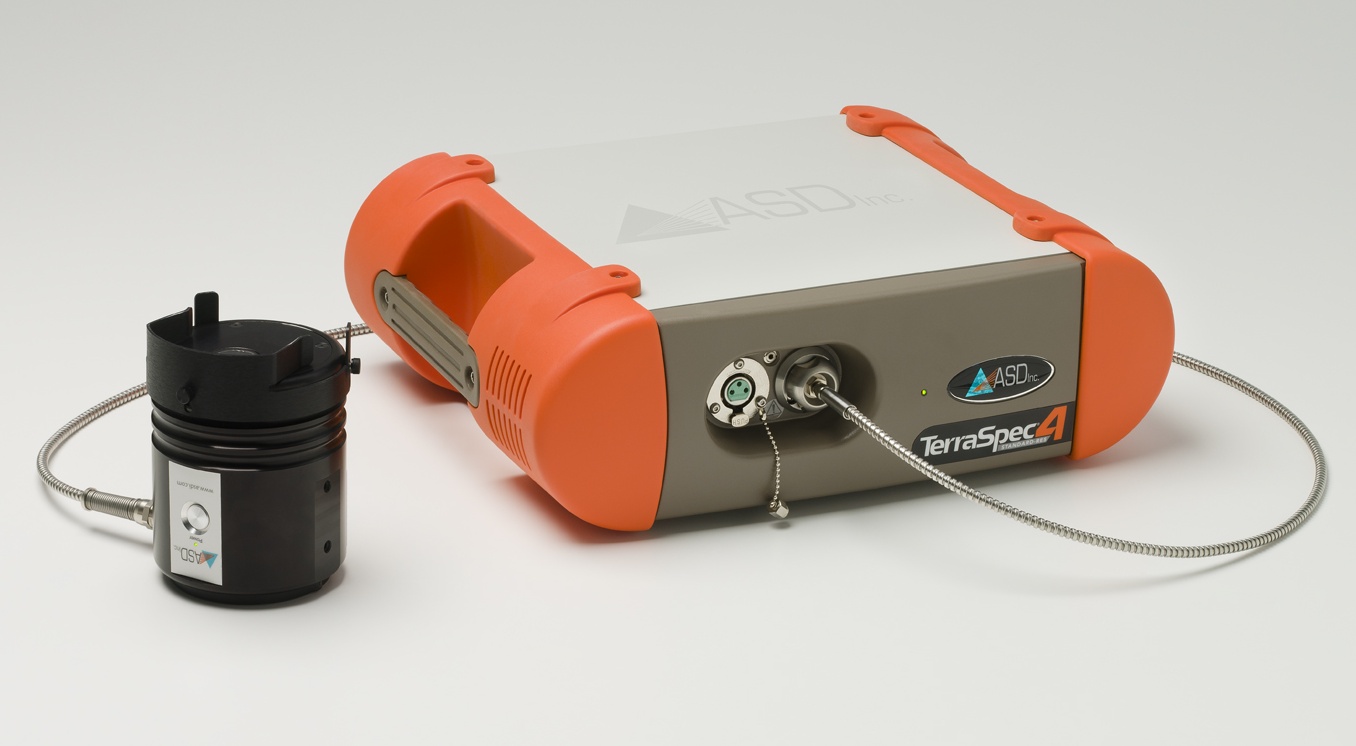

TerraSpec 4 Hi-Res Mineral Spektrometresi

TerraSpec® serisi mineral analiz cihazları, arama Jeologlarının başlıca ihtiyacı olan mineralojik analizler için geçerli teknoloji olarak kabul görmüştür. Geliştirilmiş kablosuz ağ kapasitesi ve arazi şartlarına dayanıklılığı ve portatif özelliği ile TerraSpec 4 Hi-Res mineral analiz cihazı 6 nm çözünürlüğü ile farklı bir çok minerali saniyeler içerisinde tanımlamanızı sağlar. SWIR 1 ve 2 dedektörlerinde performansın artırılması ile özelliklede daha koyu renkli minerallerde daha doğru ve hızlı spektral veri toplanması sağlanmıştır.

• Geliştirilmiş optik özellikleri daha hassas spektral sonuçlara çok yüksek spektral  netlik ve tanımlama ile ulaşmanızı sağlar.
• Performansı iki kat arttırılmış SWIR 1/SWIR 2 dedektörleri ile daha iyi alterasyon analizleri elde edersiniz.
• Geliştirilmiş portatiflik özelliği (yeni sırt çantası ve standart 802.11g Wi-Fi) arazide daha özgür hareket etmenizi sağlar.
• Tahribatsız ölçüm yapabiliyor olmanız ve örneklerin hazırlanması hazırlanması gerekmediğinden arazide daha hızlı ölçümler yapmanızı sağlar.

Maden arama jeologları için bu gelişmeler daha hızlı veri elde etme ve daha iyi veri kalitesi anlamına gelmektedir.  Bu gelişmeler aynı zamanda, demir içeren serpantin  ve klorit gibi bundan önce ölçülmesi  çok zor olan düşük konsantrasyon ve düşük yasımalı mineraller için daha doğru değerlendirme yapmaya izin vermektedir.

TerraSpec 4 Hi-Res mineral analiz cihazı maden yatağı haritalandırılmasınında dahil olduğu geniş bir yelpazeye yayılan madencilik uygulamaları için optimize edilmiştir. Sadece 350-2500nm dalgaboyu aralığında NIR spektroskopisi ile tanımlanabilen minerallerde uygulanabilir.

Yaygın Uygulama Alanları:

• Maden Arama (http://www.asdi.com/applications/mining/mining-exploration )
• Epitermal yataklarda maden arama (xhttp://www.asdi.com/applications/mining/mining-exploration/epithermal-deposits)
• Porfiri Yataklar ve porfiri bakır yataklarında arama (http://www.asdi.com/applications/mining/mining-exploration/mining-geology)
• Mineral analizlerde maden Jeolojisi (http://www.asdi.com/applications/mining/mining-production/ore-composition)

TerraSpec 4 Hi-Res modeline ait ürün broşürünü buradan indirebilirsiniz.

Teknik Özellikler

Ölçüm Aralığı	350-2500 nm
Çözünürlük	3nm@700 nm 6nm@1400/2100nm
Ölçüm süresi	100milisaniye
Veri Girişi	1.5 m fiber optik (25o FOV). Opsiyonel olarak daha dar açılı FOV’lar  ile de kullanılabilir
Sinyal-gürültü oranı	VNIR:  9,000:1 @ 700 nm SWIR 1:  9,000:1 @ 1400 nm SWIR 2:  4,000:1 @ 2100 nm
Dağılan ışık oranı	VNIR: 5000:1 (0.02%) NIR: 10,000:1 (0.01%)
Dalgaboyu Yeniden Üretimi	0.1nm
Dalgaboyu Hassasiyeti	0.5nm
Kanallar	2151
VNIR Dedektörü	(350-1000 nm) 512 silikon element dizilimi
SWIR 1 & 2 Dedektörleri	(1000-1800 nm) & (1800-2500 nm) - Graded Index InGaAs Photodiode, TE Cooled
Sertifikalar  ve İzinler	CE  :  EN61010-1:2001 2. sürüm EU :  2006/95/EC, 2004/108/EC NIST Kalibrasyon WEEE Uyumlu
İletişim	Kablolu:  10/100 Base T Ethernet port ile Ethernet cross-over  kablosu Kablosuz:  802.11g  Kablosuz ağ kartı

Fiziksel Özellikler

Boyutlar (Y x G x D)	12.7 x 36.8 x 29.2 cm (5 x 14.5 x 11.5 in)
Ağırlık	5.44 kg (12 lbs)
NiMH pil ağırlığı	1.2 kg (2.7 lbs)
NiMH pil çalışma süresi	Ortalama 6 saat (Aydınlatıcılar ve Aksesuarlar hariç)
Çalışma sıcaklığı	0 - 40° C (32 - 104° F)
Depolanma sıcaklığı	-15 - 45° C (5 - 113° F)
Güç kaynağı	AC/DC güç kaynağı veya 12V 9Ah NiMH pil
AC	90-240 VAC, 50/60 Hz
DC	12 VDC, 60 W
Ek Giriş Gücü	Output, +12 VDC, 27 Watt (max)
Yazılım	RS3, Indigo Pro ve ASD ViewSpec spektra toplama ve kontrol yazılımları, ile Spectral Geologist ve SpecMin mineral tanımlama yazılımları ve ENVI ile uyumludur
Taşınabilirlik	Dayanıklı taşıma çantası, özel sırtta taşıma aparatı (Opsiyonel)
Garanti	Bir yıl tam garanti. Kullanıcı danışma ve destek hizmeti.
Bilgisayar	Windows® 7 64-bit laptop (Kontrol Ünitesi)

	Ergonomik Pro-Pack Sırt Çantası (opsiyonel) Arazi şartlarında kolay kullanım özelliği arayan müşterilerimize ASD’nin  FieldSpec, LabSpec ve TerraSpec modelleri için geliştirdiği ergonomik sırt çantası.
	Fiber Optik Kablolar Farklı  uygulamalar için tasarlanmış farklı uzunluklarda bir çok fiber optik kablo çeşidi mevcuttur.
	Fiber Checker Magnifiers Fiber kablolarda kırılma olup olmadığını, var ise kaç fiber kırıldığını bu aparatı kullanarak VNIR; SWIR1 ve SWIR2 detektörleri için ayrı ayrı kontrol edebilirsiniz.
	Hi-Brite Muglight (opsiyonel) Ham materyallerin analizi için tasarlanmış, yüksek yoğunluklu ışık gerektiren mineral ve inorganik materyallarin yansıma ve soğurma ölçümleri için ideal bir aksesuardır.
	Hi-Brite Contact Probe (opsiyonel) Kullandığı yüksek ışı kaynağı ile maden ve cevherlerin belirlenmesinde ve ölçüm yüzeyine zarar vermeden yapılan ölçümler için ideal bir aksesuardır.
	Referans Paneli Arazi şartlarında ve labrotuar ortamında daha doğru bir ölçüm yapabilmeniz için spektrometrenin  değişik çevre koşullarına  uygun olacak şekilde kalibre edilmesini sağlar. 1 adet 3.62” çaplı Kalibre edilmemiş beyaz  Referans paneli TerraSpec ile birlikte teslim edilmektedir.
	go-Lab Mobil Çalışma İstasyonu goLab™ Mobil Çalışma İstasyonu tekerlekli ve aerodinamik tasarımıyla ASD ürünlerini kolaylıkla taşımanıza yardımcı bir aksesuardır.  Go-Lab Mabil Çalışma İstasyonu ile ölçümleriniz ile ilgili tüm ihtiyaçlarınıza kolaylıkla erişebilirsizniz.
