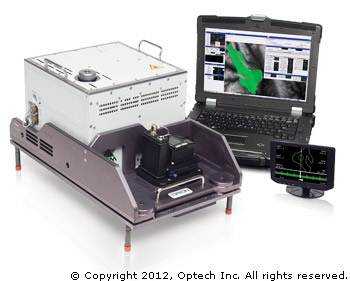

Yeni Orion müşterilerine toleransı az, maksimum veri hassasiyeti ve doğruluğu gerektiren mühendislik haritalandırma uygulamaları için en iyi endüstriyel çözümleri sunmaktadır. Üstelik çok küçük hedefleri saptayabilme özelliğinden ödün vermez. Orion performansına ek olarak aşağıdaki özellikleri içermektedir:
Multipulse
Veri toplama etkinliğinde veya nokta yoğunluğunda iki kat artış_verilen lazer impuls oranı ile daha yüksekten uçmak veya verilen yükseklikte impuls oranınızı ikiye katlamak.
300-kHz Laser
300 kHz sahadan sürekli veri toplama kapasitesi ile %50 artırılmış nokta yoğunluğu (Tarayıcının görüş alanından bağımsız).
Yeni Kullanıcı-Seçilebilir Tarama Desenleri
Uygulamalar ve yoğunluk gereksinimleriyle eşleşmesi için nokta dağılım ayarları (testere dişli veya sinüs biçimli tarama desenleri arasında seçim yapabilme).
90-Hz Tarayıcı
Geliştirilmiş tarama sıklığı yüksek lazer impulse oranında ve/veya düşük rakımda gelişmiş nokta dağılımı sağlar.
220-Kanal GPS Alıcısı
Maksimum global kapsama ve doğruluk için birçok GPS takımıyla eş zamanlı bağlantı kurabilen yeni nesil POS teknolojisi.
Değişken Lazer Gücü
Çok geniş uygulama esnekliği ile daha geniş performans alanları için Orion M ile birlikte uçun. Üstelik isterseniz çok daha düşük yüksekliklerden.
Dalga Biçimi Sayısallaştırıcı Uyumluluğu
Artık portatif 12-bit IWD-2 Akıllı Dalga Biçimi Sayısallaştırıcısı ile tam uyumludur (Gelişmiş dikey yoğunluk gerektiren uygulamalar veya gelişmiş yüzey sınıflandırması).
 |
| Parameter | H300 | C300 |

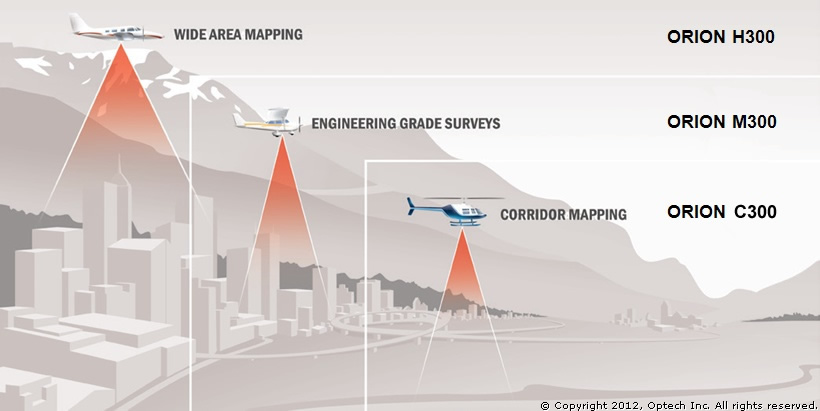

| Operasyonel Uçuş yüksekliği (yerden yükseklik) | 150-4000m, nominal | 50 - 1000 m, nominal |
| Lazer dalgaboyu | 1064 nm | 1541 nm |
| Yatay doğruluk | 1/5, 500 x irtifa | 1/3, 000 x irtifa |
| Dikey doğruluk | <20 cm; 1ơ | <7 cm; 1ơ |
| Etkili lazer tekrarlama oranı | 50 - 300 kHz | 100 - 300 kHz |
| Konum ve yönelim sistemi | POS AV 510 (OEM) GPS/GNSS/GALILEO/L-Band alıcısı |
POS AV 410 (OEM) GPS/GNSS/GALILEO/L-Band alıcısı |
| Tarama genişliği (FOV) | Programlanabilir; 50o max. | |
| Tarama sıklığı | Programlanabilir; 90 Hz max. | |
| Sensör tarama ürünü | 1000 maksimum | |
| Işın saçılımı | 0,25 mrad (1/e) | |
| Devinme telafisi | Programlanabilir ; ±30o (FOV görüş açısına bağlı) | |
| Düşey hedef ayırma mesafesi | <0.7 m | |
| Menzil yakalama | Her impuls için sonuncusuda dahil 4’ten fazla ölçüm sırası | |
| Yoğunluk süresi | Her impuls için sonuncusuda dahil 4’ten fazla gerilim dönüşü | |
| Yoğunluk ölçümü | 12-bit dinamik ölçüm ve veri oranı | |
| Veri deoplama | Dahili SSD; harici SSD (opsiyonel) | |
| Görüntü yakalama | Tüm Optech kamera ürünleri ile uyumlu (opsiyonel) | |
| Full waveform yakalama | 12-bit IWD-2 Optech Intelligent Waveform Digitizer (opsiyonel) | |
| Güç | 28 V; 300 W; 12A | |
| Boyutlar ve ağırlık | 340 x 340 x 250 mm, 27 kg | |
| Çalışma ortamı sıcaklığı | 0 ile +35º C | |
| Nem | 0 – 95% doymamış | |
Dijital Kameralar
Entegre edilmiş metrik çerçeveye sahip kameralar ile coğrafi olarak kordinatlandırılmış (XYZ) renkli veya kızıl ötesi ışığa duyarlı doğru piksel değerlerine sahip görüntüler elde edebilirsiniz.
Dalga Biçimi Sayısallaştırıcısı
Dünya kusursuz geometrik şekillerden oluşmamıştır. Bir çok yansıtıcı yüzeyi bulunan komplex cisimler araştırma sahanızı oluşturduğunda Optech’in Dalga Biçimi Sayısallaştırıcısı ve analiz yazılımı size çözüm sunmaktadır.
Kullanım alanları:
• Ormanlık alanlar
• Madenler
• Şehircilik planlama ve ölçümleri
• Aşırı ayrıntılı ölçümlerin gerektiği heryer
 |
• ALTM-NAV uçuş yönetim sistemi, uçuş planlaması ve hava operasyonel arayüzü ve saha yönetimi için (Optech-NAV ve Optech-Planner |  |
• DASHMap Lidar verilerinin işlenmesi için |
 |
• ZinView Hızlı veri kalitesi kontrolü için | • Kamera opsiyonu ile birlikte gelen kamera işletim yazılımı | • Applanix POSPac Havadan elde edilen lidar verilerinin coğrafi konumlandırılması için |
Optech LMS Lidar Haritalandırma Paketi
Optech LMS özellikle büyük hacimli üretim işlemleri için dizayn edilen işlem akış yönetimi programıdır. Standart ve Profesyonel olmak üzere iki versiyonu mevcut olan Optech LMS, tamamiyle otomatik birçok etkinliği istisnai bir esneklik ve kolay kullanım özellikleriyle sunmaktadır. Kapsamlı jeodezik dönüşümleri hızlı bir şekilde gerçekleştirmenizi sağlayan otomatik lidar kalibrasyonu ve dağıtımlı işlemleriyle Optech LMS, tamamiyle saha lidar ürünleri için dizayn edilmiş bir yazılımdır.
Optech LMS Professional Edition, Standard Edition’ın özellik setlerinin üzerine inşa edilmiştir. Dolayısıyla lidar veri doğruluğunuzu bir sonraki seviyeye taşıyabilirsiniz. Kullandığı kompleks optik ve matematiksel modellerle Optech LMS Professional lidar veri dosyalarınızı herhangi bir rotüşe gerek kalmayacak şekilde yüksek doğruluk ve kalitede rektifike eder. Dolayısıyla Optech LMS işlem süresini minimize etmekte ve üçüncü parti veri düzenleme gereçlerine alternatif sunmaktadır. Doğruluk raporları, plotlar, grafikler ve görsel analiz araçları çok geniş çeşitlikte doğruluk raporları oluşturma kapasitesi sunar. Sahada kendini kanıtlamış zorlu algoritmalar ile bütünleşen Optech LMS bağımsız kalibrasyon düzenlerini elimine edebilir.
 |
