Yüksek performanslı, yüksek irtifa, geniş alan anket uygulamaları için çiftli lazer Hava Lidar sensörü
Pegasus HA500 lidar sistemi, yüksek irtifada maksimum toplama verimliliğine sahip ve yüksek nokta yoğunluğu için özel olarak tasarlanmış entegre bir orta format kamera ile birlikte dünyanın ilk çift lazerli lidar sistemidir. HA500 yüksek doğrulukluklu veri setleri elde etmek için geniş alanlarda ve kentsel haritalama çalışmalarında üstün bir sistem olup sektör lideri olan Altm Orion sistemleri ile aynı ölçüm hassasiyetine sahiptir. Optech′in son gelişmeleriyle birlikte, Pegasus HA500, gerçek zamanlı XYZ nokta gösterme özelliği, uçağın rolling sırasında veri toplama güvenirliliği yanında birçok yeni verimlilik artırıcı özelliği içermektedir. Etkinlik ve verimlilik önemli ise, Pegasus HA500 incelemeniz gereken tek ürün olacaktır.
ALTM Pegasus Avantajları
- Maksimum yoğunluk özelliği için çiftli lazer sistemi
- XY nokta dağılımında gelişmiş verimlilik için yüksek lazer örnekleme oranı
- Genişletilmiş çalışma örtüsü
- Derin portal kurulumlarda sınırsız FOV kullanımı için “Drop-in” sensör dizaynı
- Yüksek doğruluk ve hassas ve bağımsız sinyal atış hızı
- Birleştirilmiş atalet ve Sanal Referans Sistemi işleme teknolojisi,dik dönüş imkanı,genişletilmiş GPS baz çizgileri ve uzak baz istasyonlarının eliminasyonunu sağlayan son teknoloji
- Otomatik lidar veri rektifikasyonu ile birlikte güçlü Optech LMS lidar ön işleme yazılımı
- Gerçek zamanlı nokta görüntülemesi ve doğru kapsam onayı için alan için havada LAS dosya üretimi
- Tam entegre gömülü orta-format dijital kamera ile aynı zamanlı yüksek çözünürlüklü görüntü sağlanması
- Geniş Görüş Açısı (FOV)
| Parametreler | Özellik |
| Operasyonel Zarf (1,2,3,4) | 150-5000 m AGL, nominal |
| Efektif Lazer Tekrarlama Hızı | Programlanabilir, 100-500 kHz |
| Lazer dalgaboyu | 1064 nm |
| Yükseklik doğruluğu (2,3) | <5-20 cm, 1 σ |
| Yatay doğruluğu (2,3) | 1/7500 x altitude, 1 σ |
| Pozisyon ve oryantasyon sistemi | POS AV™ AP50 (OEM) |
| Tarama Genişliği (FOV) | Programlanabilir, 0-75° |
| Tarama Sıklığı (5) | Programlanabilir, 0-140 Hz (efektif) |
| Sensör Tarama Ürünü | 800 maximum |
| Işın Ayrışması | 0.25 mrad (1/e) |
| Yuvarlanma Kompenzasyonu | Programlanabilir, ±37° (FOV bağımlı) |
| Vertical target separation distance | <0.7 m |
| Sinyal Menzili | 4 menzil ölçümüne kadar, 1, 2, 3 ve son dönüşler dahil |
| Yoğunluk Yakalama | Her atış için 4 yoğunluk dönüşü (en son dahil - 12 bit) |
| Görüntü Yakalama | 5 MP dahili kamera (standard); 60 MP tam çerçeve (opsiyonel) |
| Tam Dalgaformu Yakalama | 12-bit Optech IWD-2 Akıllı Dalgaformu Kayıt Cihazı (optional) |
| Veri Saklama | Çıkarılabilir solid state sürücü SSD (SATA II) |
| Güç Gereksinimleri | 28 V, 800 W, 30 A |
| Boyutlar ve Ağırlık | Sensör: 630 x 540 x 450 mm; 65 kg Kontrol ünite: 650 x 590 x 490 mm; 46 kg |
| Çalışma Sıcaklığı | -10°C to +35°C |
| Relatif Nemlilil | 0-95% yoğuşmasız |
Dijital Kameralar
Entegre edilmiş metrik çerçeveye sahip kameralar ile coğrafi olarak kordinatlandırılmış (XYZ) renkli veya kızıl ötesi ışığa duyarlı doğru piksel değerlerine sahip görüntüler elde edebilirsiniz.
Dalga Biçimi Sayısallaştırıcısı
Dünya kusursuz geometrik şekillerden oluşmamıştır. Bir çok yansıtıcı yüzeyi bulunan kompleks cisimler araştırma sahanızı oluşturduğunda Optech’in Dalga Biçimi Sayısallaştırıcısı ve analiz yazılımı size çözüm sunmaktadır.
Kullanım alanları:
• Ormanlık alanlar
• Madenler
• Şehircilik planlama ve ölçümleri
• Aşırı ayrıntılı ölçümlerin gerektiği heryer
 |
• ALTM-NAV uçuş yönetim sistemi, uçuş planlaması ve hava operasyonel arayüzü ve saha yönetimi için (Optech-NAV ve Optech-Planner |  |
• DASHMap Lidar verilerinin işlenmesi için |
 |
• ZinView Hızlı veri kalitesi kontrolü için | • Kamera opsiyonu ile birlikte gelen kamera işletim yazılımı | • Applanix POSPac Havadan elde edilen lidar verilerinin coğrafi konumlandırılması için |
Optech LMS Lidar Haritalandırma Paketi
Optech LMS özellikle büyük hacimli üretim işlemleri için dizayn edilen işlem akış yönetimi programıdır. Standart ve Profesyonel olmak üzere iki versiyonu mevcut olan Optech LMS, tamamiyle otomatik birçok etkinliği istisnai bir esneklik ve kolay kullanım özellikleriyle sunmaktadır. Kapsamlı jeodezik dönüşümleri hızlı bir şekilde gerçekleştirmenizi sağlayan otomatik lidar kalibrasyonu ve dağıtımlı işlemleriyle Optech LMS, tamamiyle saha lidar ürünleri için dizayn edilmiş bir yazılımdır.

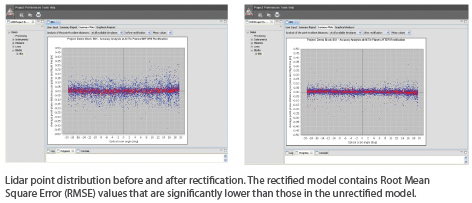

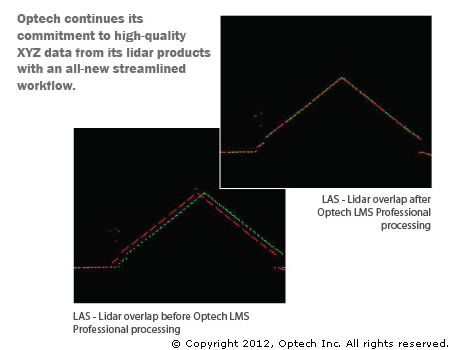

Optech LMS Professional Edition, Standard Edition’ın özellik setlerinin üzerine inşa edilmiştir. Dolayısıyla lidar veri doğruluğunuzu bir sonraki seviyeye taşıyabilirsiniz. Kullandığı kompleks optik ve matematiksel modellerle Optech LMS Professional lidar veri dosyalarınızı herhangi bir rotüşe gerek kalmayacak şekilde yüksek doğruluk ve kalitede rektifike eder. Dolayısıyla Optech LMS işlem süresini minimize etmekte ve üçüncü parti veri düzenleme gereçlerine alternatif sunmaktadır. Doğruluk raporları, plotlar, grafikler ve görsel analiz araçları çok geniş çeşitlikte doğruluk raporları oluşturma kapasitesi sunar. Sahada kendini kanıtlamış zorlu algoritmalar ile bütünleşen Optech LMS bağımsız kalibrasyon düzenlerini elimine edebilir.
 |
